¿Cuál es la diferencia entre protectores de sobretensión y subtensión monofásicos y trifásicos?

En sistemas de energía industriales y comerciales, elegir el adecuadoprotectores de sobretensión y subtensiónayuda a proteger el equipo y mantener un funcionamiento estable. Aunque los principios de funcionamiento de los protectores monofásicos y trifásicos son similares, difieren en estructura, escenarios aplicables y rendimiento. Este artículo analizará las diferencias entre estos dos tipos de protectores desde la perspectiva de la aplicación práctica.

Antes de entender las diferencias entre estos dos tipos de protectores, primero debemos entender los conceptos básicos de la electricidad monofásica y la electricidad trifásica, así como su conexión con los protectores de sobretensión y subtensión.

Diferencia entre electricidad monofásica y trifásica

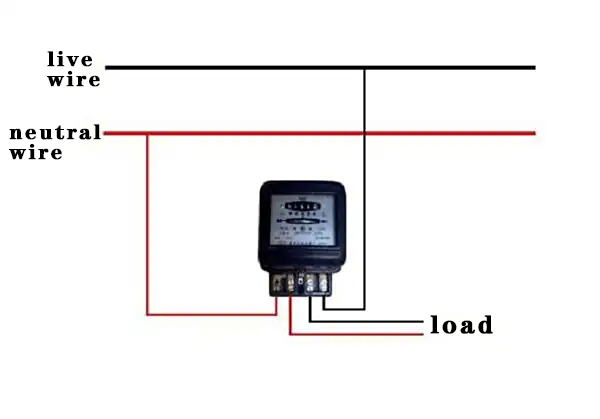

Electricidad Monofásica

• Estructura: Consta de un cable vivo (L) y un cable neutro (N). A veces se agrega un cable a tierra por seguridad.
• Voltaje: normalmente 220 V (Asia-Pacífico) o 110 V (América).
• Escenarios de aplicación: Se utiliza principalmente para iluminación, electrodomésticos (como refrigeradores, aires acondicionados) y equipos pequeños.
• Características: Estructura simple, bajo costo, pero estabilidad del suministro de energía relativamente pobre. Adecuado para cargas de baja potencia.

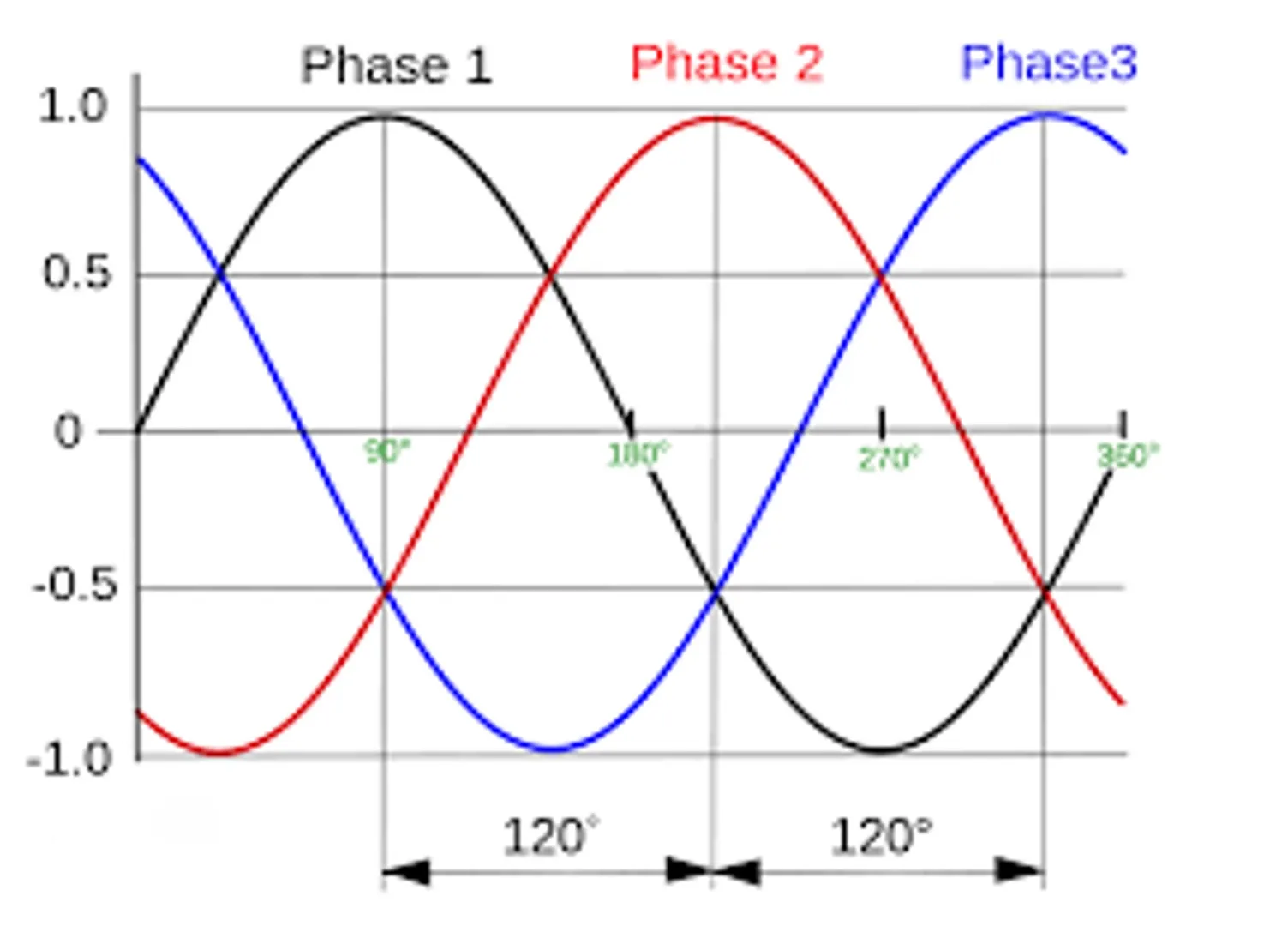

Electricidad Trifásica

• Estructura: Consta de tres cables activos y un cable neutro. A veces se agrega un cable a tierra.
• Voltaje: Normalmente 380 V, adecuado para la industria, equipos grandes y cargas de alta potencia.
• Escenarios de aplicación: Utilizado en fábricas, para motores grandes, compresores, equipos industriales, etc.
• Características: Fuente de alimentación estable, alta eficiencia, capaz de transportar mayor potencia. Sin embargo, la estructura es más compleja y requiere instalación y mantenimiento profesionales.

Después de comprender las diferencias básicas entre los dos sistemas eléctricos, resulta más fácil comprender las diferencias funcionales entre los dos tipos de protectores de sobretensión y subtensión.

Diferencias entre protectores de sobretensión y subtensión monofásicos y trifásicos

Voltaje

La principal diferencia entre estos dos tipos de protectores radica en los sistemas de tensión a los que son aplicables:protectores monofásicosse utilizan en sistemas monofásicos, mientras queprotectores trifásicosSe utilizan en sistemas trifásicos.

Protección

La estructura de un protector monofásico es relativamente sencilla. Solo necesita monitorear el voltaje monofásico y tiene una función relativamente única, sin la capacidad de proteger contra fallas de fase. El protector trifásico necesita monitorear el voltaje trifásico simultáneamente y también detectar la secuencia de fases y las condiciones de falla de fase. Por lo tanto, tiene las funciones de protección contra pérdida y falla de fase, lo que hace que su funcionalidad sea más completa.

Alambrado

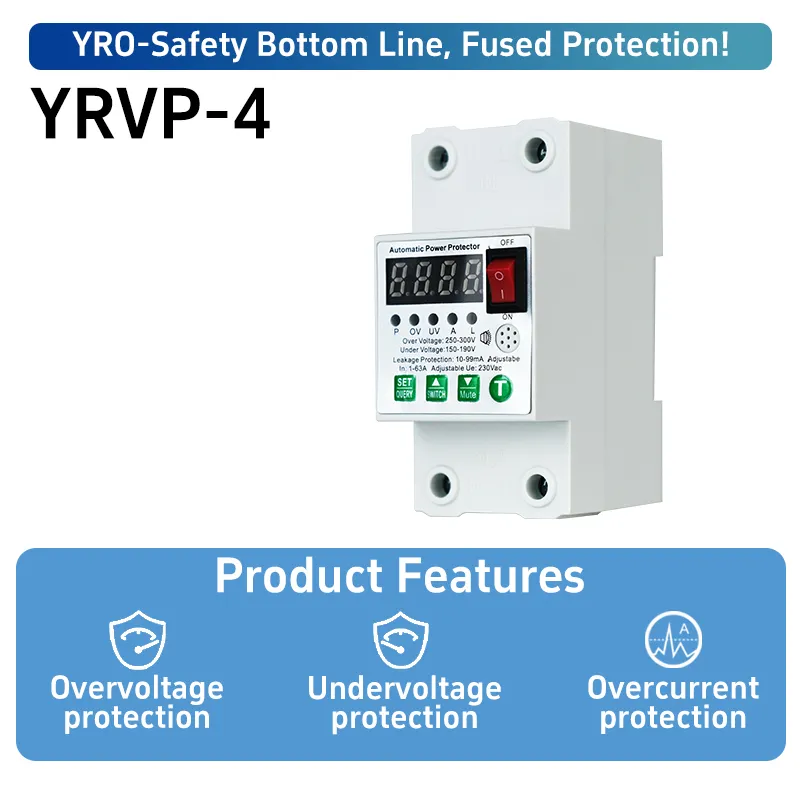

Los protectores monofásicos suelen estar disponibles en configuraciones 1P o 2P. La versión 1P solo protege la línea de fase, mientras que la versión 2P protege tanto la línea de fase como la línea de neutro, brindando una protección más completa.

Los protectores trifásicos están disponibles en configuraciones 3P o 4P. La versión 3P solo protege líneas trifásicas, mientras que la versión 4P protege las tres fases más el cable neutro. Generalmente se recomienda la configuración 4P para una protección total, especialmente en entornos donde una falla en la línea neutral puede causar daños importantes.

Conclusión

Se utilizan protectores de sobretensión y subtensión monofásicos y trifásicos para proteger los equipos eléctricos durante anomalías de tensión, pero difieren en los principios de diseño y los escenarios aplicables. Los protectores monofásicos se utilizan principalmente en entornos residenciales o comerciales ligeros. Su estructura es relativamente simple y el costo es menor, lo que los hace adecuados para circuitos monofásicos generales. Los protectores trifásicos pueden monitorear el estado del voltaje multifásico y manejar el equilibrio de fases. Normalmente se utilizan en sistemas de energía industriales y son adecuados para aplicaciones en circuitos trifásicos.

Al seleccionar un protector, se recomienda considerar exhaustivamente el tipo de fuente de alimentación real, los requisitos de carga, las condiciones de instalación y las posibles necesidades de expansión futuras.
