¿Para qué ocasiones son adecuados los diferentes tipos de fusibles?

Fusibles de bajo voltajeSiguen siendo dispositivos de protección eléctrica de uso común en los campos industrial, comercial y de nuevas energías.

Aunque los disyuntores se utilizan cada vez más, en algunas situaciones todavía se prefieren los fusibles. Esto se debe principalmente a su rápida respuesta de acción, su gran capacidad de frenado y su estructura relativamente simple y confiable.

Estándares de clasificación de fusibles

IEC60269es una serie de normas para fusibles de bajo voltaje emitidas por la comisión electrotécnica internacional, que utiliza un sistema de clasificación de dos letras para identificar las funciones y objetos aplicables de los fusibles.

La primera letra indica lamodo de trabajo principaldel fusible:

g= de uso general (proporciona protección contra sobrecargas y cortocircuitos)

a=asociado (sólo protección contra cortocircuitos)

La segunda letra indica laobjeto o aplicación protegidos(como G= cable/conductor, M= motor, R=semiconductor, etc.)

Tipos de fusibles y sus aplicaciones

Tipo de fusible	Rango de protección	Aplicaciones típicas	Características principales
gG/gL	Gama completa	Circuitos generales, cables, sistemas de distribución.	Tipo más común; Proporciona protección contra sobrecargas y cortocircuitos.
soy	Rango parcial	circuitos de motores	Resiste una alta corriente de entrada; requiere protección de sobrecarga separada
GM	Gama completa	Protección de motores	Protección completa del motor; maneja alta corriente de arranque sin reducción de potencia
Arkansas	Rango parcial	Dispositivos semiconductores, rectificadores.	Operación ultrarrápida; protege los componentes electrónicos sensibles

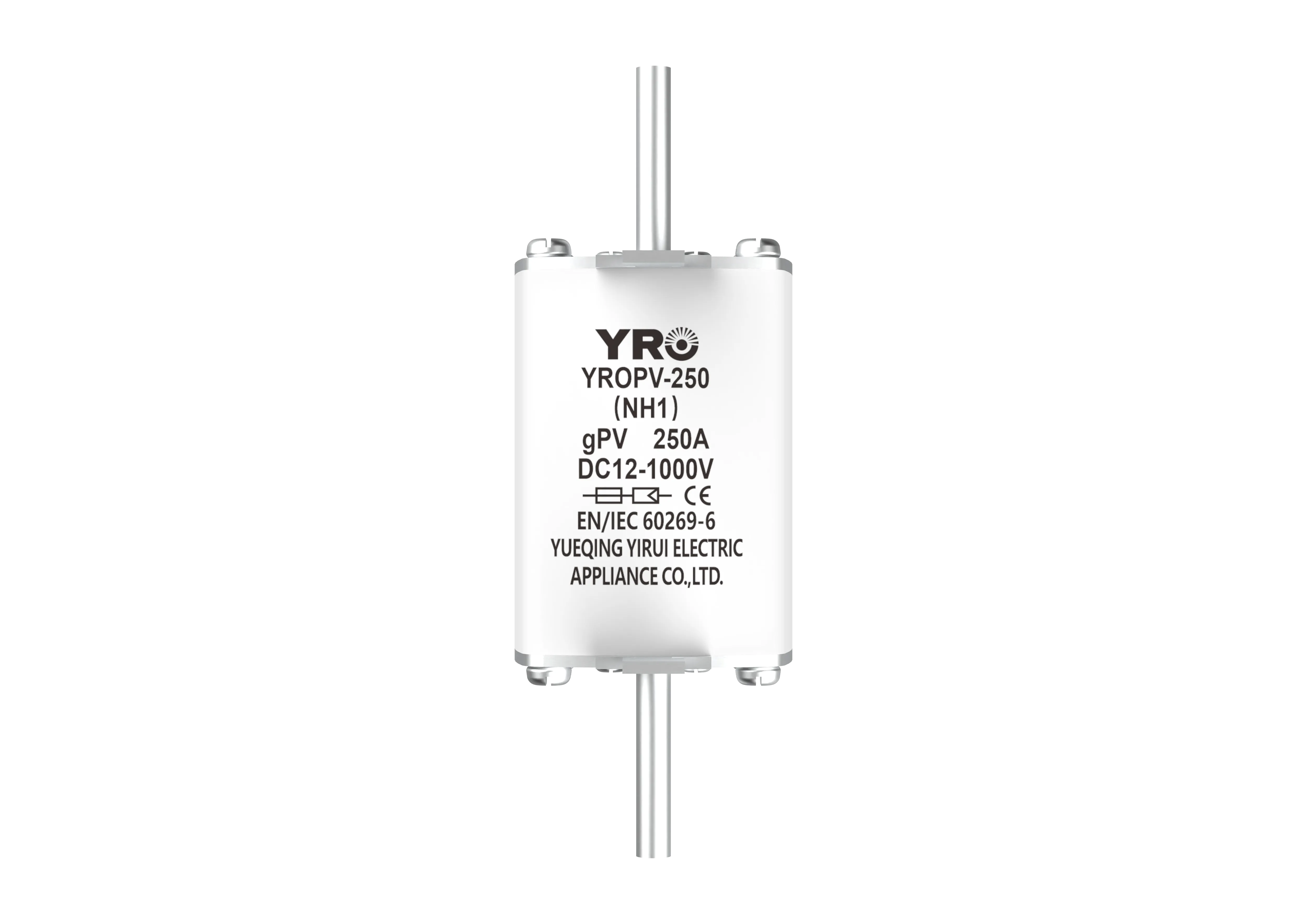

gpv	Gama completa	Sistemas fotovoltaicos	Diseñado específicamente para aplicaciones fotovoltaicas de CC; maneja corriente inversa

¿Por qué algunos fabricantes prefieren utilizar fusibles en lugar de disyuntores?

A pesar dedisyuntoresse pueden restablecer y reutilizar; en algunos casos, las ventajas de los fusibles son más obvias y, por lo tanto, muchos fabricantes los eligen ampliamente.

• DC funciona significativamente mejor que los disyuntores

La capacidad de extinción de arco de los disyuntores está limitada en entornos de CC.

• Menor costo

- Especialmente adecuado para centrales fotovoltaicas, distribución de energía en fábricas y sistemas a gran escala.

• Mayor confiabilidad

- Sin contactos mecánicos, por lo que no funcionará mal debido al envejecimiento.

• Tamaño más pequeño, diseño más flexible
• Mayor capacidad de corte en cortocircuito

Conclusión

Fusibles de bajo voltajesiguen siendo componentes indispensables en los esquemas de protección eléctrica y ofrecen ventajas que los disyuntores no pueden igualar en muchas aplicaciones. Desde fusibles gG de uso general hasta tipos aR dedicados para semiconductores y fusibles gPV para aplicaciones solares, la diversa gama de tipos de fusibles garantiza que la mejor solución esté disponible para casi todos los escenarios de protección.

Aunque la conveniencia de los disyuntores reiniciables los hace atractivos en algunas aplicaciones, los fusibles ofrecen una excelente limitación de corriente, mayor capacidad de corte, mayor confiabilidad y una protección más rentable para aplicaciones de alta corriente de falla. La clave para una protección eficaz reside en comprender los requisitos específicos del sistema eléctrico y elegir el tipo de fusible y la clasificación adecuados en consecuencia.
