¿Qué componentes eléctricos se incluyen típicamente en un cuadro de distribución?

Como parte vital de la red eléctrica de hoy, las cajas de distribución realizan dos trabajos importantes: entregar energía a donde se necesita y protegerse contra riesgos eléctricos. Los encontrará en fábricas, edificios de oficinas e incluso casas, con disyuntores, fusibles y otros componentes importantes instalados en el interior. Estos componentes funcionan juntos como un equipo bien coordinado para lograr el mismo objetivo. Mientras mantienen un suministro constante de electricidad, controlan constantemente las fallas y actúan rápidamente para detener los posibles problemas antes de causar daños reales.

¿Cuáles son los componentes eléctricos generales en un cuadro de distribución y cuáles son sus funciones?

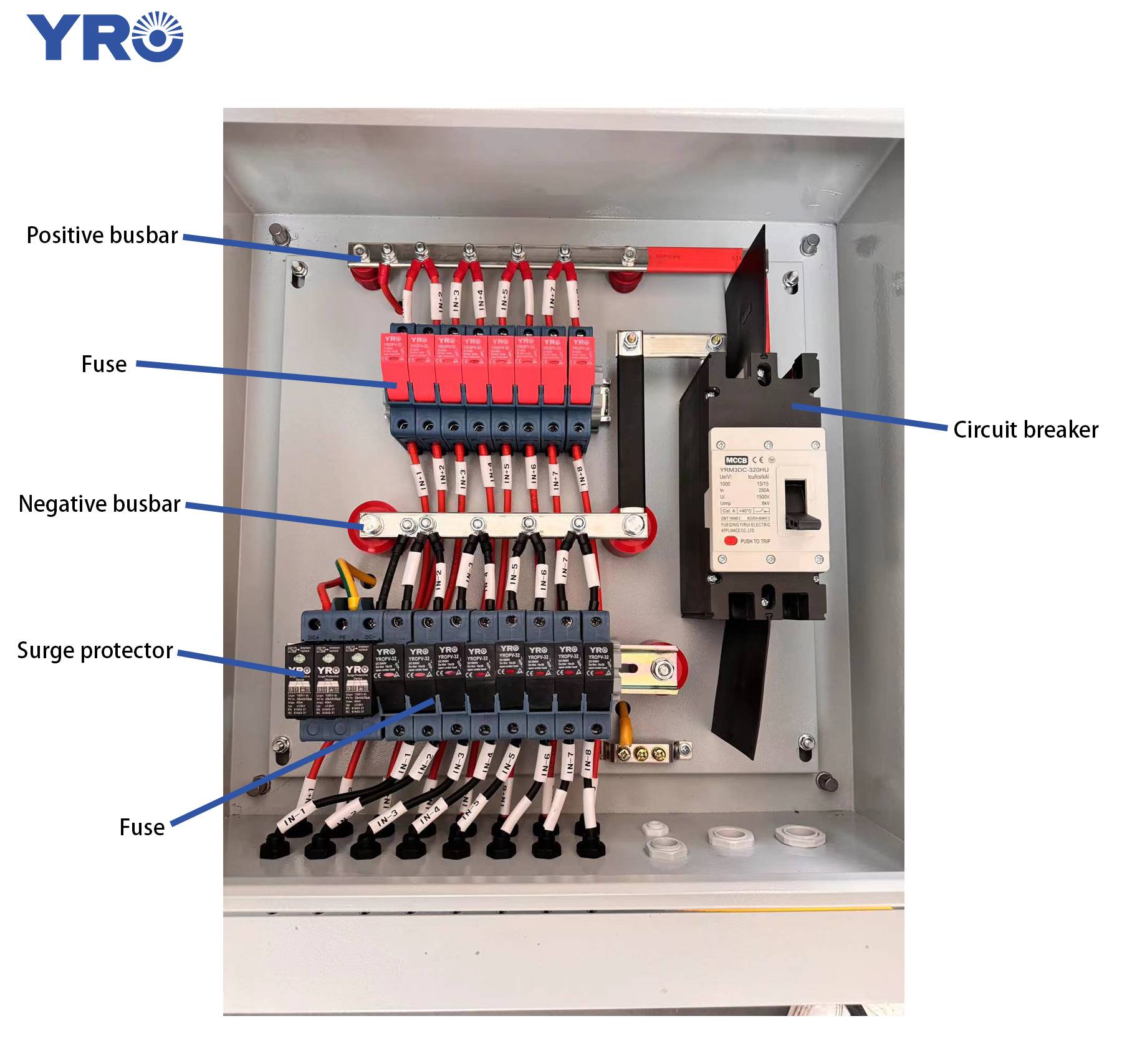

Abra la portada delcaja de distribución, y aparece una deslumbrante variedad de componentes. Explicaremos sus funciones en orden de arriba a abajo y de izquierda a derecha.

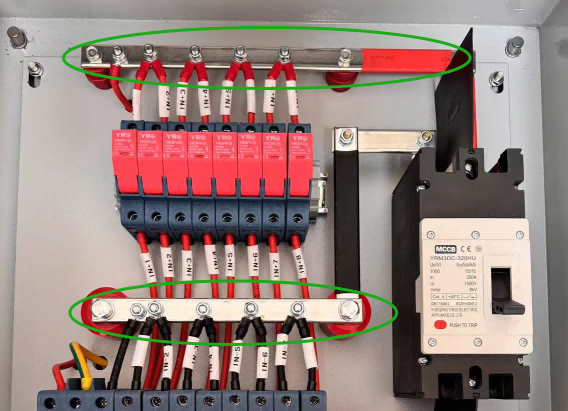

1. Barra colectora

Una barra colectiva es un componente conductor en uncaja de distribuciónEso es responsable de conectar conductores positivos y negativos. La barra colectiva a menudo está hecha de cobre. Debido a que el cobre tiene una excelente conductividad eléctrica, permite que la potencia fluya suavemente, reduce la pérdida de energía y mejora la eficiencia de la transmisión de potencia. Además, el cobre también tiene alta resistencia mecánica y puede soportar grandes cargas de corriente, lo cual es esencial para mantener el funcionamiento estable de los equipos de energía.

Para mejorar el rendimiento de la barra colectiva, generalmente se cubre con una capa de lata. La lata puede evitar que el cobre se oxiden con aire durante mucho tiempo, evitando el aumento de la resistencia de contacto causado por la capa oxidada. Además, el recubrimiento de estaño reduce la posibilidad de arqueos y chispas, lo que hace que las conexiones eléctricas sean más seguras.

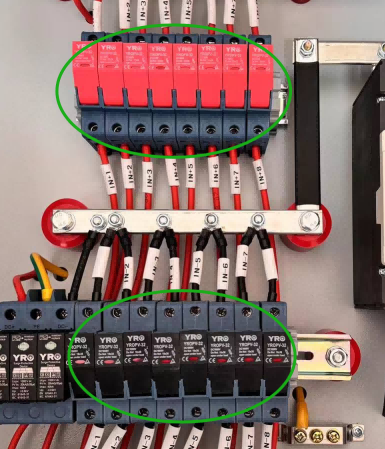

2. Fusible

La función principal delfusiblees que cuando la corriente excede el valor nominal del fusible, eltitular de fusibleEl núcleo se derretirá debido al sobrecalentamiento, cortando así la corriente y protegiendo el circuito. Puedes ver que hay dos filas de fusibles aquí. La fila roja de arriba está conectada al polo positivo, y la fila negra de abajo está conectada al polo negativo. En las conexiones eléctricas, el rojo generalmente representa el polo positivo, y el negro representa el polo negativo. Para evitar errores de cableado, el diseño de apariencia de fusibles de YRO también sigue este principio, utilizando el rojo y el negro respectivamente, haciendo que el cableado sea más intuitivo. De esta manera, con solo observar el color, puede determinar claramente la posición de conexión correspondiente, mejorando la precisión y la seguridad de la instalación.

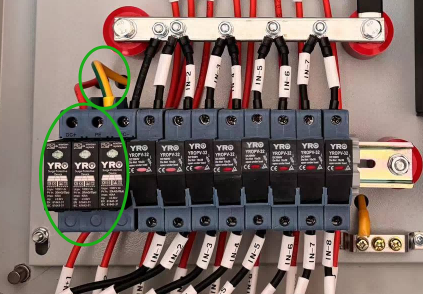

3. Lightning Arrester

Sigue adelante, montado al lado del fusible negro está elarrestado. Su función principal es evitar que los equipos eléctricos se dañen por sobretensiones transitorias (oleadas). Durante la operación del equipo, si nota que la luz indicadora en elarrestadose vuelve rojo, significa que ha experimentado un fuerte choque de aumento, como un rayo o una autoproteo debido a una corriente anormalmente alta. En este punto, necesitamos verificar inmediatamente el estado operativo de otros equipos eléctricos para asegurarnos de que no se vean afectados. También es importante verificar si el SPD en sí debe ser reemplazado, para asegurarse de que aún pueda proporcionar una protección efectiva posteriormente.

Los estudiantes cuidadosos pueden notar que en el cuadro de distribución, además de los cables rojos y negros, también hay un cable verde amarillo excepcionalmente conspicuo. Este cable está conectado al Lightning Arrester y sirve como tierra. La conexión a tierra es una parte muy importante de la seguridad eléctrica, puede ser un equipo debido a fallas o fuga de electricidad generada por la corriente de manera segura en la Tierra, para evitar riesgos potenciales para equipos eléctricos y personal. Por lo tanto, este cable verde amarillo se conoce como alambre de conexión a tierra, y su papel es garantizar que la corriente no fluya a través del caparazón del equipo al personal, para proteger el sistema y la seguridad de los usuarios.

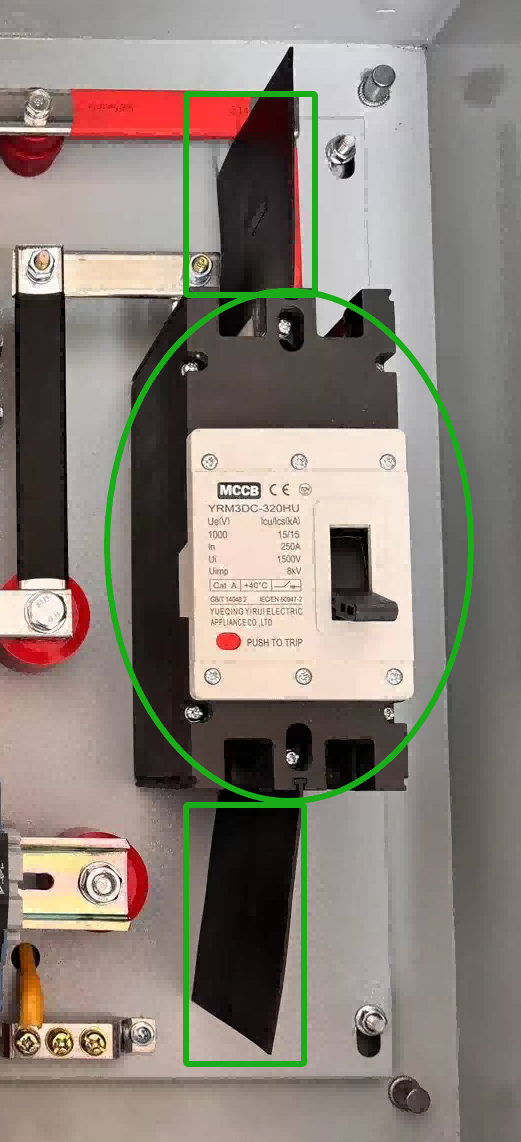

4. Interruptor de circuito

Nuestra mirada se mueve hacia elcortacircuitosen el extremo derecho. El disyuntor es un componente importante en el cuadro de distribución, y se usa principalmente para la apertura y cierre de circuitos. Si el voltaje es demasiado alto o la corriente es demasiado grande, el interruptor de circuito tropezará automáticamente, protegiendo así la seguridad del circuito y el equipo.

Hay dos cosas negras cerca del disyuntor. Estas son placas de extinción de arco. La corriente continua tiene una característica de arco. Cuando el cable rojo y el cable negro están conectados, pero no cortos y están cerca el uno del otro, pueden ocurrir chispas. Este es el fenómeno de arco. La función de la placa de extinción de arco es evitar que esto suceda.

5. Otros

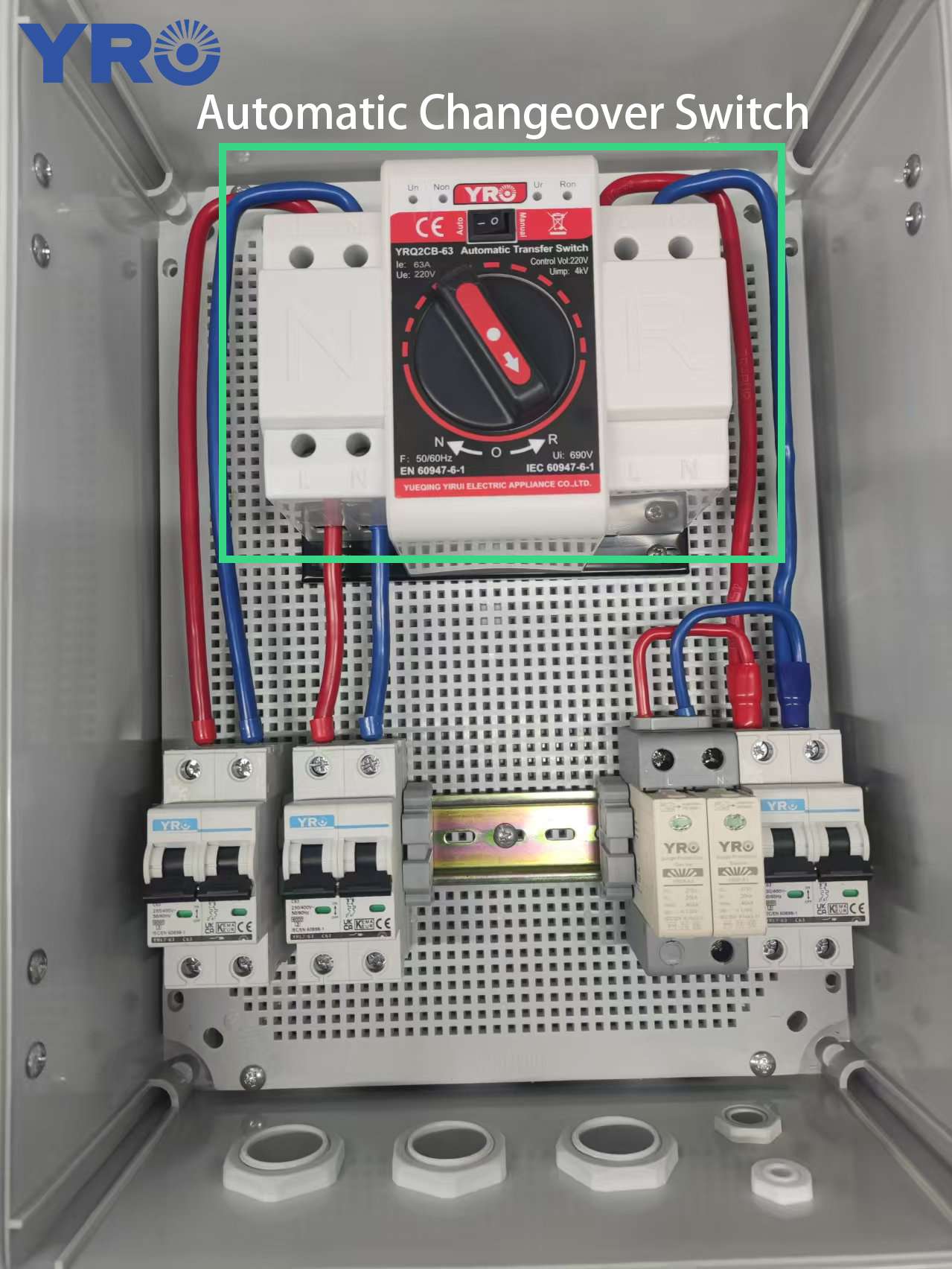

Además de los componentes anteriores, protectores de sobre/bajo voltaje,interruptor de cambio automáticoPara suministros de doble alimentación, protectores de fuga, contactores, etc., también se pueden instalar en el cuadro de distribución. Estos componentes pueden configurarse razonablemente de acuerdo con las necesidades reales para proporcionar una solución de control y protección de energía más integral.
