¿Qué es un interruptor de desconcierto y cómo funciona?

Durante el mantenimiento de rutina de los sistemas de energía, los técnicos con frecuencia encuentran una situación desafiante: ¿cómo interrumpir de manera segura el flujo eléctrico al servicio de los equipos, al tiempo que evitan accidentes como destellos de arco o explosiones debido a errores operativos? Se basa precisamente en esta situación real que el discontor, un dispositivo dedicado, se ha desarrollado y aplicado.

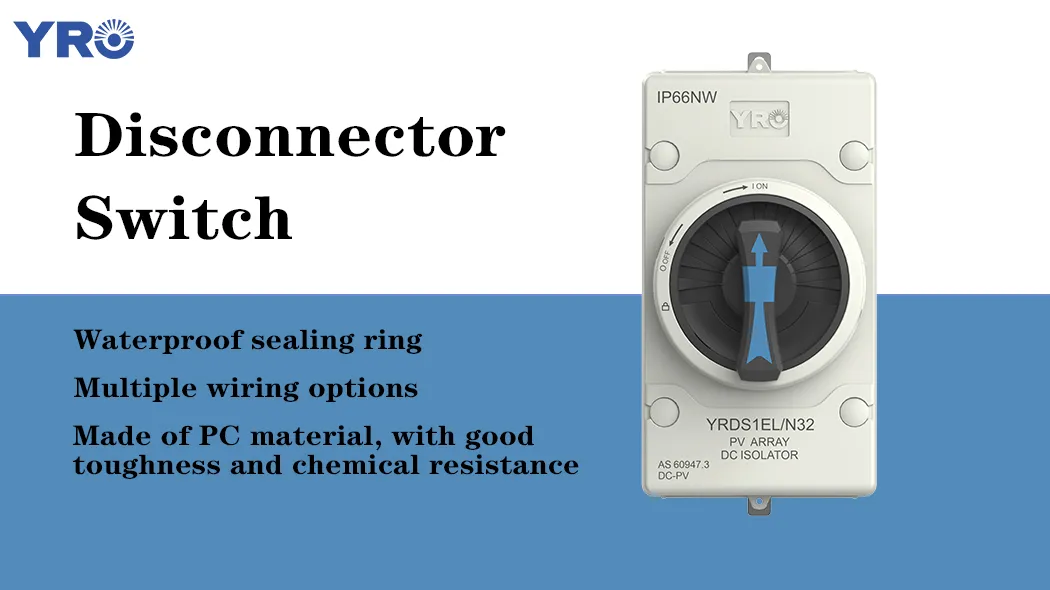

¿Qué es un interruptor de desconcierto?

A interruptor de descongelamientoes un dispositivo mecánico utilizado en sistemas eléctricos para garantizar que los circuitos estén completamente desconectados. Su función principal es proporcionar un aislamiento físico visible cuando el equipo está bajo mantenimiento o mal funcionamiento, evitar el poder accidental y garantizar la seguridad de los operadores. Un punto a tener en cuenta: generalmente no se usa para la operación de activación de la corriente de carga, pero sirve para "aislar la fuente de alimentación".

El Disconnector, también conocido como interruptor de cuchillo Disconnector, es esencialmente un sistema de contacto de metal con una estructura de soporte aislante. A diferencia de los interruptores de circuitos, no tiene capacidad de extinción de arco, lo que significa que tiene prohibido operar bajo carga; De lo contrario, el equipo puede quemarse bajo alto voltaje.

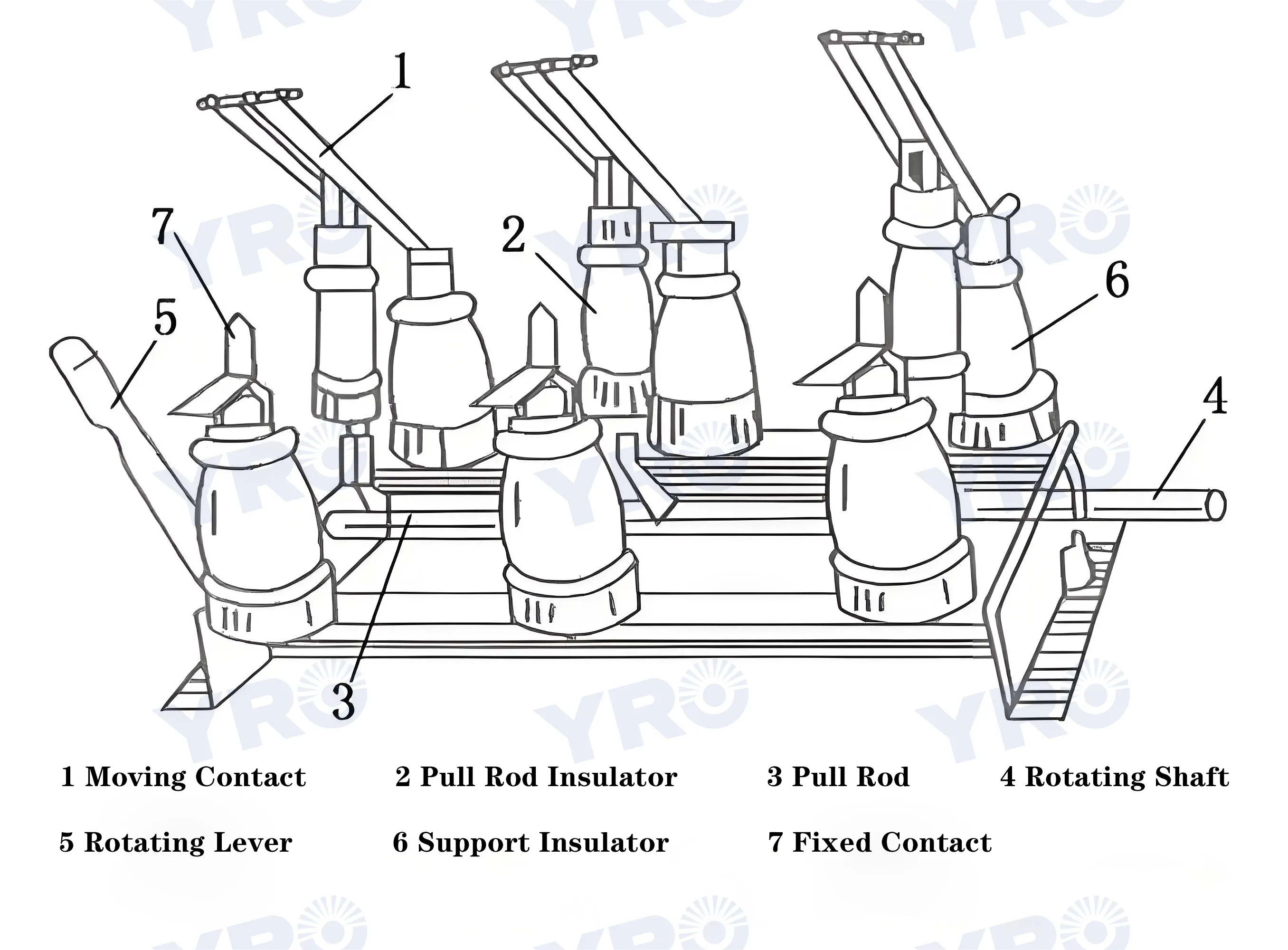

¿Cómo funciona un interruptor de desconcierto?

1. Operación de apertura:

Paso 1: confirme que el disyuntor se ha desconectado y no hay corriente de carga en el circuito.

Paso 2: conduzca el contacto móvil para girar o traducir a través del mecanismo de operación, separándolo del contacto estático para formar una superficie de fractura visible.

Paso 3: Después de separar los contactos, la distancia de descanso debe cumplir con los requisitos de aislamiento (por ejemplo, en un sistema de 10 kV, debe ser ≥150 mm) para garantizar que no pase la corriente.

Paso 4: bloquee la posición abierta y confirme el estado a través de un indicador mecánico o señal eléctrica.

2. Operación de cierre:

Paso 1: Después de verificar que no hay anormalidades en el circuito, retire el dispositivo de enclavamiento.

Paso 2: El mecanismo operativo impulsa el contacto móvil para hacer un contacto cercano con el contacto estático, asegurando la presión de contacto (como ser comprimida por un resorte) para reducir la resistencia de contacto.

Paso 3: Mejore la estabilidad a través del diseño de sujeción de contacto (como la estructura de doble cuchilla) y el bloqueo electromagnético (en escenarios de corriente de alto circuito de cortocircuito).

¿Cuáles son las características funcionales únicas de los diferentes tipos de disconectores de potencia?

Clasificado por nivel de voltaje

Interruptores de desconectores de alto voltaje: Se utiliza en sistemas de energía de alto voltaje de 10 kV y superior, y generalmente se instala entre subestaciones o transformadores de distribución. Tiene una estructura compleja y requiere un fuerte rendimiento de aislamiento y resistencia mecánica.

Interruptores de desconectores de bajo voltaje: Se utiliza en sistemas AC 220V/380V y DC, ampliamente aplicado en gabinetes eléctricos industriales y cajas de unión fotovoltaica. Cuenta con una estructura compacta y una operación simple.

2. Clasificado por forma estructural

Interruptor de cuchillo Tipo de desconconador: se forma como una cuchilla de metal y se logra en OFF OFF, insertándola o sacándola. Por lo general, se usa en sistemas de bajo voltaje y es la forma más intuitiva.

Interruptores del descongelador giratorio: Al girar el mango operativo, los contactos internos están cerrados o abiertos. Es adecuado para escenarios con espacio limitado y a menudo se usa en paneles de control mecánico.

Disconector de tipo de cajón: instalado en gabinetes de interruptor de tipo de cajón, es conveniente para el mantenimiento y el reemplazo y a menudo se usa en sistemas de distribución de energía que requieren una operación frecuente.

3. Clasificado por método de instalación

Desconector de interior: se usa en entornos interiores y está diseñado con un mayor énfasis en la estructura compacta y la capacidad a prueba de polvo.

Interruptor de corte de seguridad al aire libre: Es adecuado para entornos al aire libre como al aire libre o en los tejados, y necesita tener un buen rendimiento impermeable, a prueba de rayos UV y anticorrosión.

4. Clasificado por modo de operación

Manual Power Desconnector: La biela mecánica es impulsada por una palanca de funcionamiento aislada o una manija giratoria para separar los contactos. Este método se usa principalmente en sistemas de distribución de potencia de bajo voltaje o a pequeña escala.

Operación eléctrica: la apertura y el cierre del interruptor se logran impulsando el mecanismo de engranaje con un motor eléctrico, que se ve comúnmente en escenarios como subestaciones de alto voltaje que requieren control remoto.

Conclusión

Aunque el desconcierto no es el equipo eléctrico más complejo, es un componente importante para garantizar la seguridad personal y el funcionamiento estable del sistema de circuito. Desde la definición básica hasta el principio de trabajo, y luego hasta las diferencias funcionales entre varios productos, podemos ver que elegir el desconcierto apropiado no solo puede mejorar la eficiencia de mantenimiento, sino también reducir significativamente la tasa de accidentes.
