Un dispositivo de apagado rápido RSD WiFi de 6 a 10 cadenasestá diseñado para instalaciones fotovoltaicas que necesitan una desconexión rápida de múltiples cadenas fotovoltaicas durante un evento de emergencia o apagado definido. Para los contratistas, instaladores, distribuidores y desarrolladores de proyectos de EPC solar, seleccionar el dispositivo adecuado implica más que contar cadenas. Se deben verificar el voltaje del sistema, la corriente, el método de control, las opciones de comunicación, la protección ambiental, la compatibilidad del inversor y los requisitos eléctricos aplicables. Esta guía explica cómo funciona el apagado rápido a nivel de cadena, qué considerar al especificar un dispositivo de 6 a 10 cadenas, cómo planificar la instalación y el mantenimiento y qué preguntas hacer antes de comprar. También presenta consideraciones de producto relevantes para ZHEJIANG YRO NUEVA ENERGÍA CO., LTD.
Los sistemas solares fotovoltaicos generan electricidad de CC siempre que llega suficiente luz solar a los módulos. Incluso cuando el inversor está apagado, algunas partes del conjunto fotovoltaico y su cableado de CC pueden permanecer energizados. Esto crea una consideración de seguridad importante para los instaladores, el personal de mantenimiento, el personal de emergencia y los propietarios de sistemas.
Un dispositivo de apagado rápido, comúnmente llamado RSD, está diseñado para desconectar o reducir la salida eléctrica dentro de una parte definida de un sistema fotovoltaico cuando se activa su función de apagado. Un dispositivo de apagado rápido a nivel de cadena puede gestionar varias cadenas fotovoltaicas a través de un gabinete compartido y una disposición de conmutación, según su diseño y configuración nominal.
El término6-10 cuerdasgeneralmente se refiere a una familia de dispositivos destinada a acomodar una configuración dentro de ese rango de número de cadenas. Esto no significa que cada modelo admita automáticamente todos los voltajes, corrientes o disposiciones de cableado posibles. La hoja de datos y el diagrama de cableado del modelo seleccionado determinan la configuración permitida.
Cuando se incluye WiFi en las especificaciones del producto, puede proporcionar una función de comunicación o control remoto. Sin embargo, el WiFi no es una característica inherente de todos los dispositivos de apagado rápido. Los compradores deben confirmar si el modelo exacto admite WiFi, RS485, otra interfaz de comunicación o solo un método de control de apagado convencional.
Una disposición típica de apagado rápido a nivel de cadena incluye módulos fotovoltaicos, cableado de cadena de CC, un interruptor o controlador de apagado, un inversor y el equipo de protección y puesta a tierra asociado. El diseño exacto varía según la arquitectura del sistema y los requisitos eléctricos locales.
En condiciones normales de funcionamiento, los módulos solares producen energía CC. La corriente fluye a través de los circuitos de cadena configurados hacia el inversor, donde se convierte en energía CA para su uso o exportación.
Un interruptor designado, un circuito de control, una condición de pérdida de energía o una señal de control aprobada pueden iniciar el apagado, según el diseño del dispositivo. Algunos productos también ofrecen funciones opcionales de comunicación o relacionadas con la temperatura. Estas características deben confirmarse para el modelo real en lugar de asumirse únicamente a partir de la categoría RSD.
Cuando se detecta el disparador requerido, el dispositivo opera su mecanismo interno de aislamiento de CC de acuerdo con su diseño. Los circuitos afectados se desconectan según lo especificado por el fabricante. El voltaje resultante y la respuesta de apagado dependen de la topología del sistema, la ubicación del dispositivo, la disposición de conmutación y los requisitos aplicables.
Después del apagado, personal calificado debe seguir los procedimientos de emergencia y seguridad eléctrica de la instalación. No deben asumir que los módulos fotovoltaicos dejan de generar electricidad con la luz solar o que cada sección del cableado es automáticamente segura de tocar.
Para los diseñadores de sistemas, la tarea importante es verificar la secuencia de apagado completa, el método de activación del dispositivo, la ubicación del equipo de conmutación y la respuesta requerida en condiciones normales y de falla.
Un dispositivo diseñado para seis a diez strings puede ayudar a organizar equipos de apagado para paneles fotovoltaicos con varios circuitos de strings. Dependiendo del diseño aprobado, esto puede simplificar la disposición del equipo y reducir la necesidad de gabinetes separados. Los ahorros reales dependen de la cantidad de cadenas, rutas de cables, mano de obra de instalación y requisitos del proyecto.
Los equipos de apagado rápido pueden formar parte de una estrategia de seguridad eléctrica más amplia destinada a reducir los peligros durante emergencias y mantenimiento. El etiquetado claro, las ubicaciones de control accesibles y los procedimientos de apagado documentados ayudan al personal a comprender cómo operar el sistema.
Los equipos solares suelen estar expuestos a la lluvia, el polvo, los cambios de temperatura, la luz solar y otras tensiones ambientales. Una carcasa adecuada y entradas de cables correctamente instaladas ayudan a proteger los componentes internos. El nivel de protección requerido debe coincidir con el entorno de instalación y las instrucciones del fabricante.
Una disposición planificada de varias cadenas puede hacer que la identificación del circuito y la documentación de mantenimiento sean más sencillas. Los instaladores deben etiquetar las cadenas afectadas, registrar las ubicaciones de los dispositivos y mantener un diagrama unifilar actualizado para que los técnicos puedan identificar el equipo asociado con cada circuito fotovoltaico.
Algunas familias de productos RSD ofrecen funciones adicionales de control o comunicación. Si un proyecto requiere operación remota, comunicación WiFi o integración con otro sistema de monitoreo, confirme la interfaz exacta, el protocolo admitido, el rango operativo y el comportamiento de control antes de seleccionar un modelo.
La compatibilidad técnica es fundamental a la hora de elegir un dispositivo de apagado rápido. El recuento de cuerdas por sí solo no es suficiente para establecer la idoneidad. Compare el equipo propuesto con los datos del módulo fotovoltaico, los límites de entrada del inversor, el diseño del circuito y los requisitos eléctricos locales.
| Parámetro | Por qué es importante | Lo que los compradores deben confirmar |
|---|---|---|
| Número de cuerdas | Determina el número de circuitos para los que está diseñado el dispositivo. | Confirme la configuración admitida para el modelo exacto. |
| Tensión CC máxima | Debe adaptarse al voltaje máximo de diseño del conjunto. | Calcule el voltaje de circuito abierto en climas fríos y verifique la clasificación del dispositivo. |
| Calificación actual | Determina si la ruta de conmutación es adecuada para la corriente del circuito. | Verifique la corriente de operación, las consideraciones sobre cortocircuitos y los límites del fabricante. |
| Requisitos de suministro de CA | Algunos diseños utilizan un circuito de control o suministro de CA para iniciar la operación. | Confirme el voltaje nominal, el rango permitido, la frecuencia y el método de cableado. |
| Activador de apagado | Define las condiciones que hacen que el dispositivo desconecte los circuitos de CC. | Verifique el funcionamiento del interruptor, el comportamiento de pérdida de energía y cualquier función automática. |
| Comunicación | Puede admitir monitoreo o control remoto en sistemas compatibles. | Confirme si WiFi o RS485 están incluidos o son opcionales. |
| Protección del recinto | Ayuda a proteger el equipo del ingreso de polvo y agua. | Verifique la clasificación IP, la protección de entrada de cables y las condiciones de montaje. |
| Estándares y certificación | Apoya la evaluación frente a los requisitos aplicables del proyecto. | Revise los certificados actuales, los informes de prueba, el alcance y los requisitos del código local. |

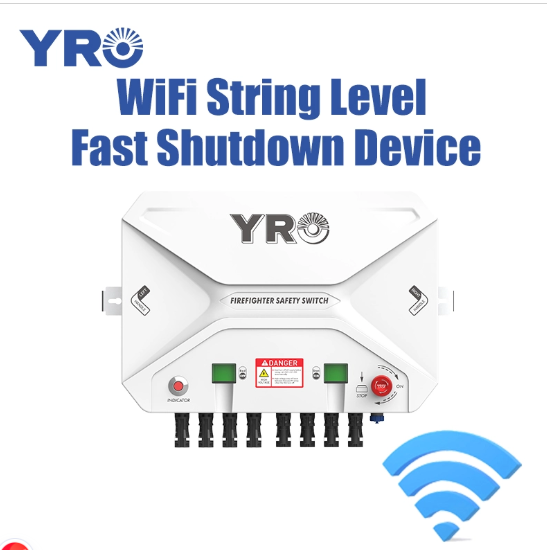

Como referencia, la información de producto publicada por YRO para suDispositivo de apagado rápido RSD de 6-10 cadenasidentifica el modelo YRSD-8A con un voltaje de cadena de CC declarado de 1500 V, una corriente de cadena de 26 A, un voltaje de CA nominal de 230 V, un voltaje de funcionamiento de 100-270 V CA, un rango de temperatura de funcionamiento de -40 °C a +85 °C y protección IP66. Estas cifras deben compararse con la hoja de datos más reciente y el modelo exacto ofrecido para el proyecto.
No aplique las especificaciones de un modelo a cada producto de la familia de 6 a 10 cuerdas. Las clasificaciones de voltaje y corriente, las funciones de comunicación, la disposición del cableado y las certificaciones pueden variar entre las versiones.
Diferentes proyectos fotovoltaicos necesitan diferentes arquitecturas de apagado. Un dispositivo de cadenas múltiples puede ser apropiado para algunos diseños, mientras que el equipo a nivel de módulo u otro sistema aprobado puede cumplir mejor con los requisitos del proyecto.
| Tipo de solución | Rol típico | Consideración importante |
|---|---|---|
| RSD de 6-10 cuerdas | Desconecta grupos designados de cadenas fotovoltaicas a través de una disposición a nivel de cadena. | Confirme la capacidad de la cadena, las clasificaciones de conmutación y el cumplimiento a nivel del sistema. |
| RSD de número de cadenas único o bajo | Sirve configuraciones de circuitos fotovoltaicos más pequeños o más segmentados. | Compare los requisitos totales de equipo, gabinete, cableado y mano de obra. |
| Apagado rápido a nivel de módulo | Controla la salida especificada de módulos individuales o grupos de módulos. | Verifique la compatibilidad del transmisor-receptor y el comportamiento de apagado requerido. |
| Aislador de CC convencional | Proporciona aislamiento para circuitos designados cuando se opera de acuerdo con su clasificación e instrucciones. | Es posible que un aislador convencional por sí solo no cumpla con los requisitos de parada rápida de un proyecto. |
Estas soluciones no son automáticamente intercambiables. Por ejemplo, una desconexión a nivel de cadena no necesariamente proporciona una reducción de voltaje a nivel de módulo. Se debe seleccionar la solución adecuada de acuerdo con la función de seguridad requerida, la arquitectura del equipo y las reglas eléctricas vigentes.
Comience con el diseño fotovoltaico y la cantidad de circuitos que deben controlarse. Confirme si el dispositivo propuesto se adapta a la cantidad prevista de cadenas y si la disposición del cableado sigue el diagrama aprobado por el fabricante.
El voltaje del circuito abierto fotovoltaico aumenta a medida que cae la temperatura del módulo. Utilice el coeficiente de temperatura del fabricante del módulo y la temperatura mínima de diseño esperada del sitio para calcular el voltaje máximo de la cadena. Compare el resultado con la clasificación del equipo y los límites de diseño aplicables.
Revise las características actuales del módulo, las disposiciones de cadenas paralelas, los dispositivos de protección, las clasificaciones de los conductores y los límites del fabricante del RSD. No asuma que la corriente de cadena indicada es equivalente a cada corriente máxima posible o clasificación de cortocircuito.
Determine si el proyecto requiere un interruptor de emergencia manual, una respuesta definida ante una pérdida de CA, una función opcional activada por temperatura, control remoto u otro método específico. Confirme la secuencia completa con el fabricante y el diseñador del sistema.
Si se requiere WiFi, pregunte si el dispositivo incluye un módulo WiFi, qué condiciones de red necesita y qué funciones se pueden realizar de forma remota. Si se utiliza RS485, confirme el protocolo admitido, el cableado y la compatibilidad con el controlador previsto. La conectividad inalámbrica no debe considerarse como un sustituto del control de apagado de emergencia requerido.
Evalúe la temperatura ambiente, la luz solar directa, la exposición al agua, el polvo, la superficie de montaje, el tendido de cables y el acceso para mantenimiento. La clasificación del gabinete es significativa solo cuando el producto se instala con prensaestopas, conectores, sellos y cubiertas adecuados.
Los equipos de apagado rápido manejan circuitos de CC potencialmente peligrosos. La instalación, la puesta en servicio y las pruebas deben ser realizadas por personal calificado de acuerdo con las instrucciones del fabricante y las reglas eléctricas aplicables a la ubicación del proyecto.
Siga la posición de montaje y el diagrama del sistema especificados por el fabricante. Cuando el diseño requiera una instalación cerca del conjunto fotovoltaico, considere el acceso, la longitud del cable, la exposición a las condiciones climáticas y la ruta hasta el inversor o equipo asociado. Mantenga el lugar de control de emergencia claramente identificado y accesible según sea necesario.
Confirme la polaridad de CC, la asignación de cadenas, el tamaño del conductor, la compatibilidad del conector, los requisitos de conexión a tierra o de unión, las conexiones de suministro de CA y el cableado de control antes de comenzar el trabajo. La polaridad incorrecta o los conectores incompatibles pueden dañar el equipo y crear riesgos de seguridad.
Asegúrese de que el método de control coincida con el diseño del proyecto. Identifique qué evento inicia el apagado y qué estado eléctrico debería resultar. Si hay varios dispositivos o componentes de control involucrados, documente cómo interactúan y qué sucede si se pierde una señal o una fuente de alimentación.
Utilice el procedimiento de puesta en servicio aprobado para verificar el funcionamiento del dispositivo, la identificación del circuito, la respuesta de apagado prevista y cualquier característica de comunicación. Registre los resultados y actualice los dibujos del sistema. Nunca improvise procedimientos de prueba en vivo ni pase por alto una función protectora para completar una prueba.
Incluso un dispositivo de parada correctamente seleccionado requiere un plan de mantenimiento adecuado. Los intervalos de inspección deben reflejar las recomendaciones del fabricante, las condiciones ambientales, los requisitos locales y el perfil de riesgo de la instalación.
Si se encuentra una condición anormal, siga el procedimiento de aislamiento y servicio aprobado. No abra equipos energizados ni realice reparaciones internas a menos que el fabricante permita explícitamente el trabajo y la persona que lo realiza esté calificada.
Antes de solicitar una cotización para un Dispositivo de Apagado Rápido RSD WiFi 6-10 Strings, prepare los requisitos eléctricos y comerciales del proyecto. La información clara ayuda a los proveedores a identificar una configuración adecuada y reduce los retrasos causados por aclaraciones técnicas repetidas.
Compare proveedores en cuanto a idoneidad técnica, calidad de la documentación, comunicación, confiabilidad de la entrega y soporte posventa, en lugar de depender únicamente del precio. Si el producto está destinado a un mercado regulado, verifique que el modelo y la configuración exactos cumplan con los requisitos de la jurisdicción del proyecto.
ZHEJIANG YRO NUEVA ENERGÍA CO., LTD.proporciona soluciones de apagado rápido para aplicaciones fotovoltaicas. Los compradores pueden revisar la información del producto de la empresa y discutir el número de cadenas requeridas, las clasificaciones eléctricas, la protección del gabinete, el método de control y las opciones disponibles antes de finalizar una especificación.
Generalmente describe una familia de dispositivos destinada a configuraciones fotovoltaicas que involucran de seis a diez circuitos de cadena. El número permitido de cadenas depende del modelo específico, el diseño del cableado, el voltaje y las corrientes nominales. Consulta siempre la hoja de datos del fabricante.
Su propósito es desconectar o reducir la producción eléctrica dentro de los circuitos fotovoltaicos especificados cuando se activa la función de apagado definida. Es parte de un sistema de seguridad eléctrica más amplio y no elimina todos los peligros asociados con los equipos solares.
No. Es posible que WiFi esté disponible solo en versiones seleccionadas. Confirme si el modelo exacto incluye comunicación inalámbrica, qué puede controlar o monitorear y si se requiere equipo o configuración adicional.
No automáticamente. Los dos enfoques pueden proporcionar diferentes funciones de apagado y resultados de voltaje. El sistema debe cumplir con los requisitos aplicables para su ubicación y arquitectura. Confirme el comportamiento de apagado requerido con un diseñador de sistemas fotovoltaico calificado.
IP66 indica protección contra la entrada de polvo y potentes chorros de agua en las condiciones de prueba aplicables. Esto no significa que el dispositivo sea adecuado para inmersión permanente o para cualquier entorno de instalación. Un montaje correcto y entradas de cables selladas siguen siendo esenciales.
Comience con el voltaje de CC máximo, las clasificaciones de corriente, la cantidad de cadenas, los requisitos de suministro de CA y el método de apagado. Luego verifique la compatibilidad del conector, las clasificaciones ambientales y los requisitos de certificación aplicables con el diseño real del proyecto.
La idoneidad para exteriores depende de la clasificación del gabinete del modelo, el rango de temperatura especificado, las instrucciones de montaje, la protección de entrada de cables y la exposición ambiental real. Confirme estas condiciones en el último manual de instalación.
Siga las recomendaciones de mantenimiento del fabricante, los requisitos eléctricos locales y el plan de mantenimiento del sitio. Las pruebas funcionales deben utilizar un procedimiento aprobado realizado por personal calificado.
Solicite la hoja de datos actual, el diagrama de cableado, el manual de instalación, los certificados aplicables, la documentación de prueba, los detalles de la garantía y la información de configuración específica del modelo. Verificar que todos los documentos correspondan al producto real que se suministra.
Prepare el número de cadenas requerido, el voltaje del sistema, la corriente, el método de control de apagado, las necesidades de comunicación, el entorno de instalación, la cantidad del pedido y la fecha de entrega prevista. Envíe estos datos a ZHEJIANG YRO NEW ENERGY CO., LTD. para respaldar una revisión técnica y cotización más precisa.
