¿Por qué los interruptores de aislamiento solar para sistemas de energía solar son indispensables para proyectos fotovoltaicos en el extranjero?

A medida que la energía solar continúa creciendo en todo el mundo, los proyectos fotovoltaicos (PV) exigen estándares de seguridad más altos. Un componente crítico es el interruptor de aislamiento solar. Este artículo explica por qué los proyectos fotovoltaicos en el extranjero no pueden prescindir de él.

1. ¿Qué roles hacen?Interruptores aisladores solares¿Jugar en proyectos fotovoltaicos?

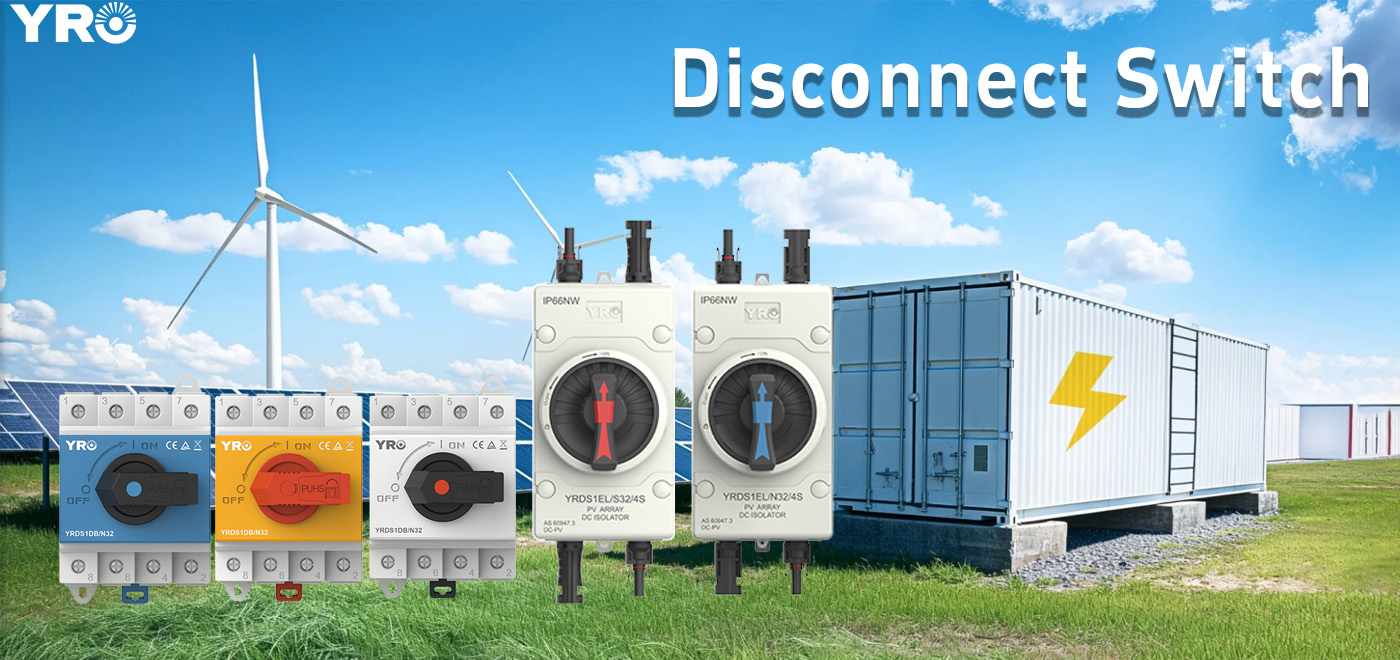

Un interruptor aislador solar es un dispositivo de seguridad que desconecta manualmente la electricidad de corriente continua (CC) del sistema solar fotovoltaico. Permite el aislamiento seguro de la energía CC generada por paneles solares.

Seguridad para instaladores y personal de mantenimiento

Los paneles solares generan electricidad cada vez que están expuestos a la luz solar. Pueden producir CC de alto voltaje incluso cuando la red está apagada. Un interruptor aislador garantiza que los técnicos puedan trabajar de forma segura en el sistema sin riesgos eléctricos. Una cadena fotovoltaica puede presentar voltaje siempre que haya luz, incluso cuando el inversor no esté produciendo salida de CA.

Prevención de incendios

Un cableado defectuoso o fallas en los componentes pueden provocar incendios eléctricos. Un interruptor aislador con la clasificación adecuada ayuda a cortar la energía en emergencias, lo que reduce los riesgos de incendio.

Cumplimiento de Normas Eléctricas

La mayoría de los países exigen el uso de interruptores aislantes en instalaciones solares para cumplir con las normas de seguridad. Estos incluyen IEC 60947, NEC Artículo 690 en los EE. UU. y AS/NZS 5033 en Australia. La norma australiana AS/NZS 5033 exige la instalación de interruptores aisladores solares en los tejados. Para proyectos internacionales, el aislamiento de CC a menudo se especifica y verifica dentro de procesos de documentación y diseño alineados con IEC/EN. Una base común es utilizar interruptores-seccionadores que cumplan con IEC/EN 60947-3.

Mantenimiento del sistema y solución de problemas

Aislar partes del sistema permite realizar diagnósticos y reparaciones más fácilmente sin apagar todo el conjunto fotovoltaico. Un aislador local admite un procedimiento repetible que reduce la probabilidad de contacto accidental, daño del conector o eventos de conmutación en puntos inadecuados del circuito.

Lugares de instalación

Los interruptores de aislamiento solar generalmente están ubicados cerca de los paneles solares en el techo y cerca del extremo de CC del inversor. Esto significa que los paneles se pueden desconectar tanto en el suelo como en el techo. Se debe instalar un interruptor aislador del inversor en el lado de CC del sistema solar, específicamente entre el conjunto fotovoltaico y el inversor.

2. Los riesgos ocultos sinInterruptores aisladores solares

Sin un punto de aislamiento confiable, es más probable que los técnicos improvisen. Las prácticas inseguras comunes incluyen:

Desconexión de conectores CC bajo carga

Sin un aislamiento adecuado, los técnicos pueden separar los conectores de CC mientras el circuito aún está activo. Esto aumenta el riesgo de arco y puede crear fallas latentes que luego se manifiestan como juntas calientes y conectores dañados.

Confiar únicamente en el apagado remoto

Un apagado remoto no crea una interrupción local visible. Sin un punto abierto definido, los trabajadores no pueden confirmar que el circuito esté realmente desenergizado antes de comenzar a trabajar.

La diferencia entre "apagado" y "aislado"

Cuando un inversor está desactivado o no produce CA, el voltaje de CC aún puede permanecer presente en el conjunto. Esta no es una condición segura para abrir terminales. Por el contrario, cuando se abre un circuito de CC en un aislador con clasificación fotovoltaica, hay un punto abierto definido en una ubicación conocida, lo que respalda un flujo de trabajo de mantenimiento controlado después de la verificación.

Peligros de arco eléctrico CC

La corriente alterna pasa naturalmente a través de puntos cero, lo que hace que los arcos sean más fáciles de extinguir. La corriente continua es continua y crea arcos sostenidos y peligrosos cuando se desconecta. Los interruptores de CA estándar carecen de los mecanismos especializados de extinción de arco necesarios para la alimentación de CC. Su uso en sistemas solares puede provocar graves sobrecalentamientos, derretimientos y graves riesgos de incendio.

Riesgos de aisladores de mala calidad

Los aisladores de mala calidad pueden dispararse innecesariamente. La corrosión, especialmente en las zonas costeras, puede provocar fallos en el interruptor. El desgaste mecánico debido a cambios frecuentes puede degradar los contactos con el tiempo. La humedad y la exposición a productos químicos pueden dañar el aislamiento, haciéndolo más conductor. Una instalación inadecuada puede provocar incendios eléctricos o fallas en el sistema.

Escenarios de emergencia

Las emergencias crean presión de tiempo e información imperfecta. Un punto de aislamiento accesible localmente permite a los socorristas y al personal del sitio establecer un límite definido sin adivinar qué conductores permanecen energizados.

3. Cómo elegir interruptores aislantes solares confiables para instalaciones solares globales

Al seleccionar un interruptor de aislamiento solar para proyectos fotovoltaicos en el extranjero, los ingenieros deben considerar los siguientes criterios:

Clasificación de voltaje y corriente

El interruptor debe igualar o exceder el voltaje y la corriente máximos del sistema. Los ingenieros deben calcular el Voc frío (voltaje de circuito abierto) y la corriente continua en el peor de los casos, incluida cualquier suma de corriente de cadena paralela.

Protección de arco fotovoltaico CC

Los arcos de CC son más difíciles de extinguir que los arcos de CA. El interruptor debe tener capacidades adecuadas de extinción de arco. Un interruptor aislador de CC adecuado para energía fotovoltaica está diseñado para abrir el circuito rápidamente y controlar el arco que se forma cuando los contactos se separan. La “ruptura segura” es la combinación de espacio de contacto, distancias de aislamiento, velocidad de conmutación mecánica y control del arco.

Resistencia a la intemperie y clasificación IP

Para instalaciones en exteriores, se recomienda una protección de ingreso IP65 o superior. Una clasificación IP66 es vital para la protección contra el polvo y el agua. Las instalaciones fotovoltaicas en exteriores también imponen estrés térmico y ultravioleta, por lo que los materiales del gabinete deben tolerar una exposición prolongada y temperaturas elevadas.

Certificaciones y cumplimiento

Busque el cumplimiento de IEC, UL, TÜV u otros estándares regionales. Para proyectos internacionales, utilice interruptores-seccionadores que cumplan con IEC/EN 60947-3. El cumplimiento se logra mediante selección más documentación más verificación. No se consigue instalando un interruptor no especificado.

Configuración de polos

Los ingenieros deben considerar monopolares (para un conductor) o bipolares (para líneas de CC positivas y negativas). Se recomienda desconectar ambos conductores de CC para que los equipos de mantenimiento no tengan ambigüedades sobre los límites.

Posición de apagado bloqueable

Una posición de APAGADO bloqueable respalda los procedimientos de aislamiento de mantenimiento. Cuando el interruptor está en APAGADO, abre el circuito y proporciona aislamiento y separación adecuados para el aislamiento cuando se usa dentro de sus condiciones nominales.

Borrar indicación de encendido/apagado

Un mecanismo de conmutación positivo con indicación clara de encendido/apagado ayuda a los técnicos a verificar el estado del interruptor.

Lista de verificación de selección de claves

• Clasificaciones: Voc frío en el peor de los casos, base de corriente continua y cualquier suma de corriente de cadena paralela

• Categorías: Clasificación de servicio PV DC adecuada para el circuito.

• Ubicación: ubicación accesible cerca del inversor con un límite de aislamiento documentado

• Terminaciones: rango de conductores, casquillos/terminales, valores de torsión, verificación de puesta en servicio

• Medio ambiente: clasificación IP, resistencia a los rayos UV, rango de temperatura, método de sellado y montaje

• Documentación: mapeo de diagrama unifilar (SLD), etiquetas, registros de puesta en servicio y notas de procedimientos de mantenimiento

Inspección y mantenimiento

Los interruptores de aislamiento solar deben inspeccionarse al menos una vez al año. El mantenimiento se centra en comprobar si hay daños por calor, entrada de humedad y la integridad física del gabinete. Los técnicos también deben probar el funcionamiento mecánico del mango para asegurarse de que no se haya vuelto quebradizo o atascado.

4. Resumen

Los interruptores de aislamiento solar son una parte pequeña pero crucial de cualquier sistema de energía solar. Garantizan la seguridad, el cumplimiento y la eficiencia operativa.

Los circuitos fotovoltaicos pueden permanecer energizados bajo iluminación. La conmutación de CC requiere un control de arco especialmente diseñado. Un interruptor aislador solar con clasificación fotovoltaica brinda a los ingenieros y equipos de servicio un límite definido que pueden operar, bloquear y verificar.

Los proyectos fotovoltaicos en el extranjero suelen especificarse y verificarse según las expectativas de IEC y EN. El dispositivo de aislamiento debe ser adecuado para servicio fotovoltaico de CC, tener la clasificación correcta para el sistema e instalarse de manera que los técnicos puedan operarlo, verificar el estado abierto y bloquearlo cuando sea necesario.
