¿Qué es un MCB de CC UL 1077? Estándares, pruebas y aplicaciones
UL 1077es una norma de seguridad de producto para protectores suplementarios utilizados en equipos eléctricos. Esta norma se aplica a los dispositivos de protección instalados dentro de equipos eléctricos para proporcionar protección suplementaria. Para los fabricantes que necesitan integrar disyuntores miniatura de CC en equipos eléctricos, UL 1077 es un estándar de producto que requiere atención.
Este artículo presenta el alcance de UL 1077, las diferencias entre los MCB de CC UL 1077 y los disyuntores según otros estándares y los principales parámetros que los compradores deben confirmar al seleccionar productos.
¿Qué es UL?Certificación 1077?
UL 1077es una norma de seguridad para protectores suplementarios utilizados en equipos eléctricos, publicada por UL Solutions.
Esta norma se aplica a protectores suplementarios que brindan protección adicional contra sobrecorriente para equipos eléctricos. Estos productos generalmente se instalan dentro de equipos eléctricos en lugar de servir como dispositivos de protección principales para los circuitos derivados de la construcción.
La norma UL 1077 especifica principalmente requisitos para protectores suplementarios en términos de construcción, rendimiento y pruebas.
¿Qué hace?UL 1077¿Prueba?
1. Prueba de calibración
La prueba de calibración verifica si el disyuntor funciona de acuerdo con las características de disparo especificadas.
La prueba aplica corrientes específicas al producto y verifica si el producto se dispara dentro del tiempo requerido.
2. Prueba de sobrecarga
La prueba de sobrecarga verifica la respuesta del disyuntor bajo condiciones repetidas de sobrecarga.
Para aplicaciones de CC, las condiciones de prueba de sobrecarga dependen del tipo de producto y de los requisitos específicos de la aplicación. Algunas aplicaciones de arranque de motores de CC pueden utilizar corrientes de prueba más altas.
La prueba de sobrecarga incluye 50 ciclos de funcionamiento en condiciones específicas.
3. Prueba de resistencia
La prueba de resistencia evalúa el rendimiento del mini disyuntor después de operaciones repetidas.
Para los productos aplicables, los requisitos de UL 1077 incluyen 6000 operaciones a corriente y voltaje nominales.
Esta prueba comprueba si el producto sigue funcionando correctamente después de completar el número especificado de operaciones eléctricas y mecánicas.
4. Prueba de cortocircuito
La prueba de cortocircuito evalúa el rendimiento del MCB de CC en condiciones de cortocircuito específicas.
La prueba comprueba si el producto puede interrumpir la corriente de falla especificada evitando al mismo tiempo riesgos de seguridad inaceptables.
UL 1077incluye diferentes condiciones y categorías de prueba de cortocircuito. Por lo tanto, las condiciones de prueba específicas dependen de las calificaciones y clasificación del producto.
5. Prueba de aumento de temperatura
La prueba de aumento de temperatura evalúa el aumento de temperatura del disyuntor en miniatura en condiciones de funcionamiento específicas.
La prueba comprueba los cambios de temperatura de las piezas y terminales relevantes que transportan corriente.
6. Prueba de resistencia al voltaje dieléctrico
La prueba de resistencia a la tensión dieléctrica evalúa el sistema de aislamiento del disyuntor.
La prueba aplica voltajes específicos entre partes eléctricas relevantes. El producto debe cumplir con los requisitos de aislamiento aplicables durante la prueba.

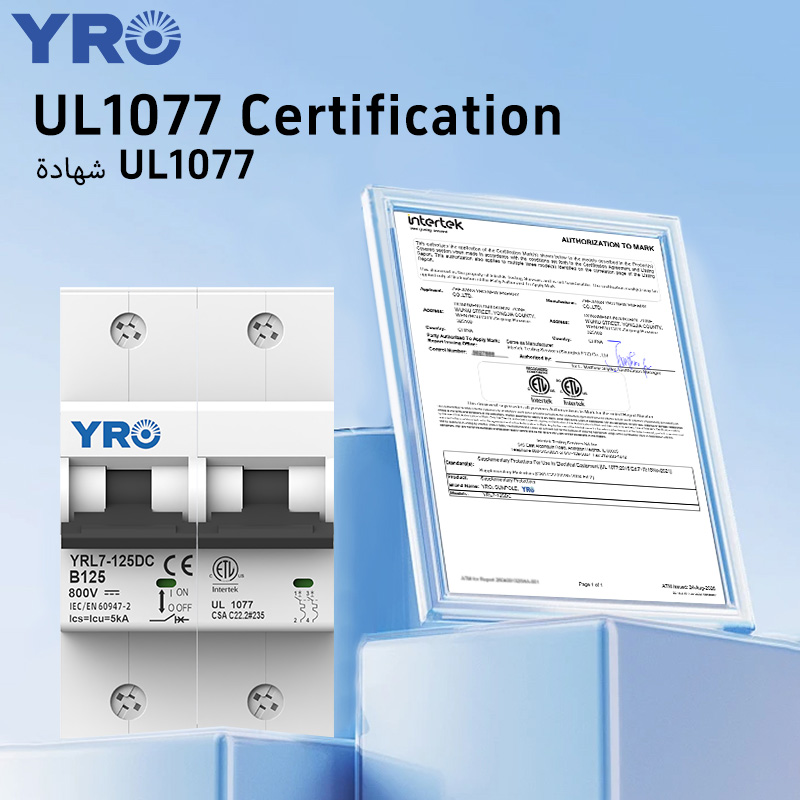

El disyuntor miniatura de CC YRO recibe la certificación UL 1077
Los disyuntores de la serie YRL7-125DC de YRO han sido evaluados de acuerdo con los requisitos aplicables de UL 1077. UL 1077 incluye requisitos de prueba para calibración, aumento de temperatura, sobrecarga, resistencia, resistencia al voltaje dieléctrico y rendimiento ante cortocircuitos.
Diferentes pruebas evalúan el rendimiento del producto en diversas condiciones. Por ejemplo, la prueba de calibración verifica las características de disparo, la prueba de aumento de temperatura evalúa los cambios de temperatura bajo condiciones de operación específicas, la prueba de sobrecarga evalúa la respuesta bajo condiciones de sobrecarga específicas y la prueba de cortocircuito evalúa el rendimiento de interrupción bajo condiciones de falla específicas.
Para los compradores, la información de certificación se puede utilizar para confirmar si el producto cumple con los requisitos de certificación en el diseño de su equipo.
Escenarios de aplicación para disyuntores con certificación UL 1077
Paneles de control
Los paneles de control contienen circuitos de control, circuitos de potencia y otros circuitos auxiliares. Los fabricantes de equipos pueden seleccionar MCB de CC que cumplan con los requisitos de UL 1077, para protección suplementaria contra sobrecorriente de circuitos internos dentro de equipos eléctricos.
Equipos de automatización
Los equipos de automatización contienen múltiples componentes eléctricos y electrónicos que requieren protección de circuito.
Los fabricantes de equipos pueden seleccionar el disyuntor MCB según los siguientes parámetros:
· Tensión nominal
· Corriente nominal
· Número de polos
· Características del viaje
El dispositivo de protección seleccionado debe coincidir con los requisitos eléctricos del equipo.
Nuevos equipos energéticos
Los equipos de nueva energía contienen sistemas eléctricos que requieren protección de circuitos.
Los fabricantes de productos como equipos de conversión de energía pueden evaluar si las soluciones de protección suplementarias son adecuadas en función del diseño del equipo. La selección final depende de la estructura específica del equipo y de los requisitos de protección correspondientes.
Conclusión
La certificación UL 1077 se utiliza principalmente para aplicaciones de protección suplementaria dentro de equipos eléctricos.
El estándar UL 1077 evalúa el rendimiento del protector suplementario desde múltiples aspectos, incluidas las características operativas, el rendimiento de aumento de temperatura, el rendimiento de sobrecarga, el rendimiento de resistencia, el rendimiento de aislamiento y el rendimiento de cortocircuito.
Al comprar disyuntores eléctricos, los compradores deben considerar las aplicaciones del equipo, el voltaje nominal, la corriente nominal, la cantidad de polos, las características de disparo y los requisitos de certificación aplicables.
Comprender el alcance de la aplicación de la certificación UL 1077 puede ayudar a los fabricantes y compradores de equipos a seleccionar los productos de protección de circuitos adecuados según los requisitos de diseño eléctrico.
